石膏屬單斜晶系，解理度很高，容易裂開成薄片。將石膏加熱至100～200°C，失去部分結(jié)晶水，可得到半水石膏。 α型半水石膏結(jié)晶良好、堅(jiān)實(shí)； β型半水石膏是片狀并有裂紋的晶體，結(jié)晶很細(xì)，比表面積比 α型半水石膏大得多。生產(chǎn)石膏制品時(shí)， α型半水石膏比 β型需水量少，制品有較高的密實(shí)度和強(qiáng)度。通常用蒸壓釜在飽和蒸汽介質(zhì)中蒸煉而成的是 α型半水石膏，也稱高強(qiáng)石膏；用炒鍋或回轉(zhuǎn)窯敞開裝置煅煉而成的是β型半水石膏，亦即建筑石膏。半水石膏與水拌和的漿體重新形成二水石膏、在干燥過(guò)程中迅速凝結(jié)硬化而獲得強(qiáng)度，但遇水則軟化。
石膏是生產(chǎn)石膏膠凝材料和石膏建筑制品的主要原料，也是硅酸鹽水泥的緩凝劑。石膏經(jīng)600～800°C煅燒后，加入少量石灰等催化劑共同磨細(xì)，可以得到硬石膏膠結(jié)料（也稱金氏膠結(jié)料）；經(jīng)900～1000°C煅燒并磨細(xì)，可以得到高溫煅燒石膏。用這兩種石膏制得的制品，強(qiáng)度高于建筑石膏制品，而且硬石膏膠結(jié)料有較好的隔熱性，高溫煅燒石膏有較好的耐磨性和抗水性。

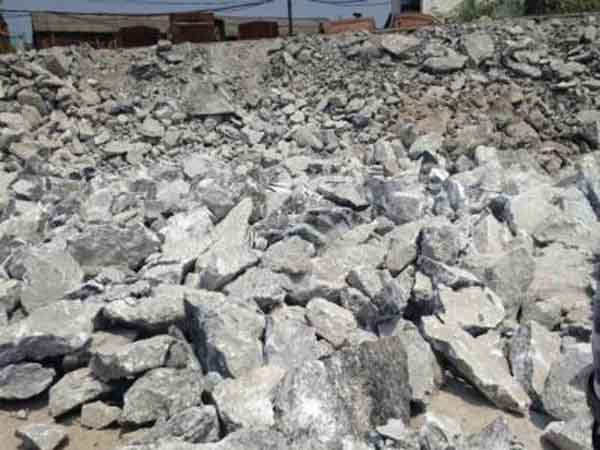

石膏生產(chǎn)的工藝流程
生產(chǎn)工藝建筑石膏粉生產(chǎn)線項(xiàng)目（原料：天然石膏礦石、脫硫石膏、磷石膏）石膏粉生產(chǎn)工藝過(guò)程分為四步：破碎環(huán)節(jié)、制粉環(huán)節(jié)、煅燒環(huán)節(jié)和儲(chǔ)料輸送環(huán)節(jié)。具體流程：原石料礦在開采出來(lái)后經(jīng)過(guò)破碎機(jī)進(jìn)行破碎后經(jīng)過(guò)提升機(jī)提升到料倉(cāng)，然后經(jīng)過(guò)電磁振動(dòng)給料機(jī)進(jìn)行自動(dòng)喂料，物料進(jìn)入石膏磨粉機(jī)機(jī)腔，磨輥和磨環(huán)的研磨通過(guò)調(diào)節(jié)分析機(jī)的轉(zhuǎn)速達(dá)到不同的細(xì)度。由于加熱條件不同,脫水石膏的結(jié)構(gòu)和特性也不同.在常壓的干燥條件下脫水, 則形成β半水石膏(建筑石膏)。加工石膏粉需要的石膏粉磨粉機(jī)設(shè)備選擇：YGM高壓中速磨粉機(jī)和雷蒙磨粉機(jī)：加工細(xì)度在15-425目之間（細(xì)度可以任意調(diào)節(jié)），HGM三環(huán)中速超細(xì)磨粉機(jī)：加工細(xì)度在325-2500目之間（細(xì)度可以任意調(diào)節(jié)），粗粉磨粉機(jī)加工細(xì)度小于1-3mm。
石膏的應(yīng)用領(lǐng)域
石膏是一種用途廣泛的工業(yè)材料和建筑材料。可用于水泥緩凝劑、石膏建筑制品、模型制作、醫(yī)用食品添加劑、硫酸生產(chǎn)、紙張?zhí)盍稀⒂推崽盍系取Ｊ嗉捌渲破返奈⒖捉Y(jié)構(gòu)和加熱脫水性，使之具有優(yōu)良的隔音、隔熱和防火性能。由于加熱溫度和方式不同，可生產(chǎn)不同性質(zhì)的石膏：建筑石膏、模型石膏、高強(qiáng)度石膏等。建筑石膏硬化后具有很好的絕熱吸音性能和較好的防火性能吸濕性能；顏色潔白，可用于室內(nèi)粉刷施工，特別適合于制作各種。潔白光滑細(xì)致的花飾裝飾，如加入顏料可使制品具有各種色彩。模型石膏煅燒二水石膏生成的熟石膏，若其中雜質(zhì)含量少，SKI較白粉磨較細(xì)的稱為模型石膏。它比建筑石膏凝結(jié)快，強(qiáng)度高。主要用于制作模型、雕塑、裝飾花飾等。高強(qiáng)度石膏將H水石膏放在壓蒸鍋內(nèi)，在l.3大氣壓（124℃）下蒸煉生成。a型半水石膏，磨細(xì)后就是高強(qiáng)度。這種石膏硬化后具有較高的密實(shí)度和強(qiáng)度。高強(qiáng)度石膏適用于強(qiáng)度要求高的抹灰工程，裝飾制品和石膏板。摻入防水劑后，其制品可用于濕度較高的環(huán)境中。也可加入有機(jī)溶液中配成粘結(jié)劑使用。
.png)
